FZJ2017-7型

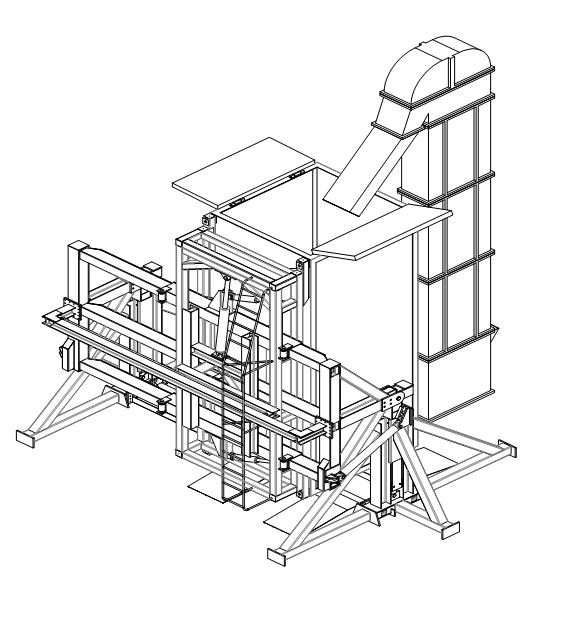

集裝箱翻轉機使用說明書
(雙車位雙翻)
開原市凱峰機械有限公司
（原凱峰機械廠）
集裝箱翻轉機使用說明書
歡迎使用本公司FZJ系列產品，操作前請仔細閱讀使用說明書。
本公司遵循持續發展的策略，因此本公司保留在不預先通知的情況下對本手冊中描述的產品進行修正和改進的權利。
第一章 安 全
-
1、在使用本機械之前先確保地面堅實平整，坡度小于千分之五，主梁與地面密實接觸，六個地腳支座放在正確位置，并使設備保持水平。
-
2、每班工作前應對設備進行檢查，發現故障應立即停止工作，聯系維修。
-
3、應經常對插鎖進行檢查，當鎖芯磨損或變形超過10%時應及時更換。
-
4、設備工作時工作范圍內嚴禁有人員停留或走動。
-
5、嚴禁私自調節液壓系統壓力，嚴禁在集裝箱裝滿后上下墩或反復翻轉抖動！這樣做會造成嚴重的設備損壞。
-
6、本設備電氣部分不防水，雨季需做好防雨措施。
第二章 日常保養
每日工作前應對液壓油位進行檢查，當油位低于下限時應及時補充（應當按季節使用相應的液壓油，嚴禁使用過期變質的液壓油液壓油，液壓油不得混加）。每日對各部件按規定進行潤滑保養，保養周期見下表，冬季使用0#鋰基潤滑脂，夏季使用2#鋰基潤滑脂。（如不按時進行保養會造成各滑道嚴重拉傷，銷軸銹死，和滾輪銹死及運行異響，卡滯等嚴重的故障。）設備首次工作30小時后（或1個月，以先到者為準）更換油箱濾芯，以后每工作80-100小時（或半年，以先到者為準）更換油箱濾芯。油箱濾芯必須為紙濾芯。（液壓油加入油箱后，即使不使用也會緩慢的氧化變質，變質的液壓油會腐蝕損壞設備和橡膠制品。建議按照標準更換液壓油）
|
名 稱 |
每日（每班） |
每 2 日 |
每 周 |
每 月 |
|
升降滑道 |
o |
o |
o |
o |
|
拉伸滑道 |
|
o |
o |
o |
|
微調滑道 |
o |
o |
o |
o |
|
主支臂旋轉軸 |
|
o |
o |
o |
|
翻轉缸耳 |
|
|
o |
o |
|
微調缸耳 |
|
|
o |
o |
|
鎖缸耳及軸 |
|
|
o |
o |
|
拉伸缸耳 |
|
|
o |
o |
|
升降缸耳 |
|
|
o |
o |
|
縱調缸耳 |
|
|
o |
o |
|
拉伸滾輪及軸 |
|
|
o |
o |
|
旋轉鎖軸 |
|
|
o |
o |
|
行走輪及軸 * |
|
|
o |
o |
*行走輪為選裝件
當升降滑塊磨損超過5mm可在升降滑塊背面加入調整墊進行調節（調整墊可自行制作也可向生產廠家購買）。
每天工作結束后，所有的缸的缸芯都應收回到缸筒內（不包括升降缸），以防止缸芯電鍍層氧化，縮短使用壽命。
第三章 操 作
-
1、首先對各部件進行檢查，發現異常應立即檢修。
-
2、確定各部件正常后，接通電源，按下起動按鈕，電機啟動。
-
3、電機啟動后首先進行預熱，冬季為5分鐘，夏季為3分鐘，預熱后所有的液壓缸必須完全伸出和收回2-3次才能進行工作。全部液壓缸伸出后觀察液壓油油位，當低于油箱的1/3時應及時補充液壓油
-
4、操作手柄時嚴禁急速，過度用力，或斷斷續續的用力，應緩慢的壓下（或抬起）手柄。不得同時操作兩只或以上的手柄。
-
5、操作步驟：
（1）、首先調節翻轉缸使主吊架與地面平行，（上翻轉缸必須處于收回狀態）
（2）、調節拉伸缸使主吊架運行至需要停車位置的上方。
（3）、調節主升降缸使主吊架上升至接近上限。
（4）、按規定位置停放車輛。
（5）、降下主升降缸，使主吊架離集裝箱頂約10cm。
（6）、調節縱調與微調缸，使插鎖與集裝箱吊耳對齊。
（7）、降下主升降缸，使4個插鎖插進集裝箱吊耳中，并保證4個插鎖都插到位。
（8）、鎖緊插鎖，注意觀察鎖具指針，指針不到位，禁止進行下一步操作。
（9）、升起主升降缸約20cm。
（10）、操作拉伸缸使其到達翻轉位置。
（11）、打開集裝箱門，安裝好別門器
（12）、確認集裝箱無卡滯后根據集裝箱門方向進行翻轉操作（在翻轉下缸完全伸出前禁止伸出翻轉上缸。反方向操作時，翻轉上缸完全收回前禁止收回翻轉下缸。在翻轉下缸完全伸出后必須持續加壓2-3秒，翻轉上缸完全收回后也必須加壓2-3秒，以進行蓄壓），翻轉大約30°時升起主升降缸至接近上限。
（13）、翻轉至集裝箱與地面垂直后停止翻轉操作降下主升降缸使集裝箱落到下橫梁上開始裝箱。（如果集裝箱落到下橫梁上之前，上橫梁就接觸到汽車車梁，應停止降主升降缸，降下縱調缸，使集裝箱落到下橫梁上）。
（14）、裝箱結束后，進行操作前必須檢查4個插鎖位置，確保其在鎖緊狀態。
（15）、上升主升降缸至接近最高位置。
（16）、操作翻轉缸，使主吊架與地面約45°，停止翻轉，降下主升降缸約40cm，然后繼續操作翻轉缸，使主吊架與車梁平行。{注意：翻轉時要輕柔緩慢連續，在翻轉至接近水平時注意控制速度，防止速度過快}
（17）、操作主升降缸至集裝箱底離車梁20cm左右。
（18）、操作拉伸缸至裝車位置。
（19）、操作縱調、微調及主升降缸將集裝箱放置車輛的正確位置。
（20）、解鎖、并保證插鎖回到解鎖位置。
（21）、上升主升降缸至接近最高位置，車輛開出，本次操作結束。
（1）、鎖緊時觀察鎖針必須到達指定位置才能進行下一步操作，裝箱結束后也必須觀察指針在指定位置才能進行下一步操作，否則可能導致集裝箱脫落的嚴重事故。
（2）、主吊架必須與地面平行時才能進行拉伸缸的操作，否則會造成設備嚴重損壞。
（3）、嚴禁將兩只微調缸一個收回至極限，一個伸出至極限，這樣做會導致嚴重的設備損壞。
（4）、在翻轉下缸完全伸出前禁止伸出翻轉上缸。反方向操作時，翻轉上缸完全收回前禁止收回翻轉下缸
第四章 售 后
-
1、本產品自安裝完成后免費保修六個月（由于氧氣乙炔等屬于易燃易爆品，無法攜帶，需由買方提供），其中易損件保修期3個月（易損件包括所有的橡膠件及制品等。油箱濾網、尼龍滑塊屬消耗品，不在保修范圍內）。對由于人為操作不當造成的設備損壞不在保修范圍內，但可提供技術支持或適當收費維修。
-
2、在接到保修通知后本公司會立即組織人員前往維修，并保證省內（200公里內）24小時，省外（200公里以上1000公里以內）72小時內到達。如遇特殊情況（如極端天氣，交通管制等）可適當延后。
第五章 參 數
|
長： 5.6m |
工作長度：6.06m |
帶護欄長 ：6.1m |
|
寬： 9m |
工作寬度： 6m |
|
|
高：5.3m/6.8m |
工作高度：3.65-4.55m |
帶護欄高：6.6m |
開原市凱峰機械有限公司
